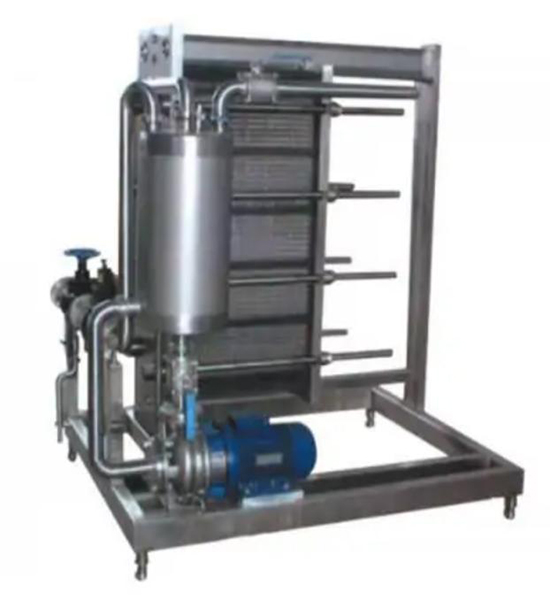

Échangeur de chaleur à plaques en vente

Introduire

L’échangeur de chaleur à plaques présente les caractéristiques d’une performance de changement de chaleur excessive, d’une faible perte de chaleur, d’une forme compacte et légère, d’un petit voisinage au sol, d’un logiciel large et d’un long mode de vie de service. sous la perte de pression égale, son coefficient de transfert de chaleur est trois à 5 fois plus élevé que celui de l’échangeur de chaleur tubulaire, l’emplacement du plancher est un tiers de celui de l’échangeur de chaleur tubulaire et le taux de récupération de chaleur peut être supérieur à quatre-vingt-dix%.

Principe structurel

L’échangeur de chaleur à plaques détachables est composé de nombreuses plaques minces ondulées estampées à un certain intervalle, scellées par des joints, et superposées et comprimées par le cadre et les vis de compression. Les quatre trous d’angle de la plaque et du joint forment le tuyau de distribution de fluide et le tuyau de collecte. Dans le même temps, les fluides froids et chauds sont raisonnablement séparés pour les faire circuler dans les canaux d’écoulement des deux côtés de chaque plaque, et l’échange de chaleur est effectué à travers la plaque.

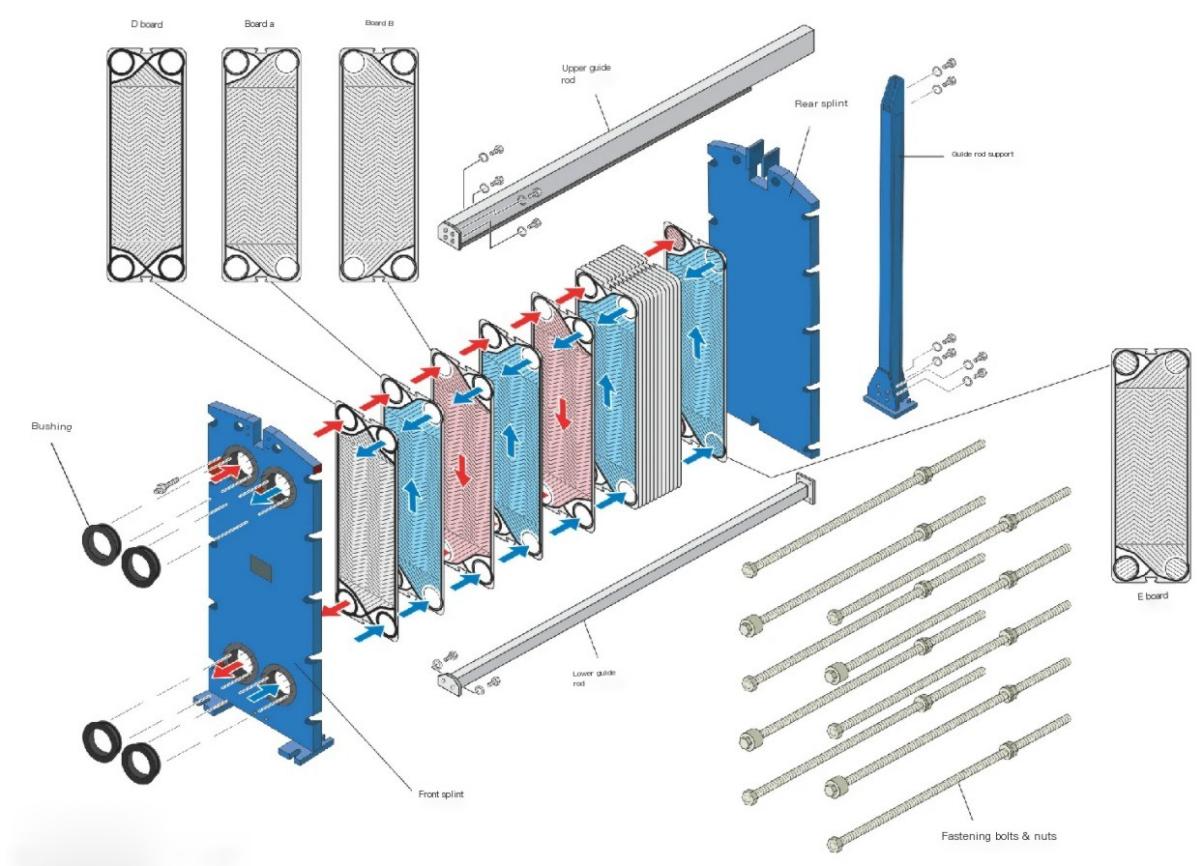

Structure de composition de base

1. Plaque de l’échangeur de chaleur à plaques et joint d’étanchéité de l’échangeur de chaleur à plaques

2. Fixez la plaque de pressage

3. Plaque de pressage mobile

4. Boulon de serrage

5. Tige de guidage supérieure

6. tige de guidage inférieure

7. colonne arrière

Domaine d’application

L’échangeur de chaleur à plaques a été largement utilisé dans la métallurgie, les mines, le pétrole, l’industrie chimique, l’énergie électrique, la médecine, l’alimentation, les fibres chimiques, la fabrication du papier, le textile léger, l’expédition, le chauffage et d’autres départements. Il peut être utilisé pour le chauffage, le refroidissement, l’évaporation, la condensation, la stérilisation et la désinfection, la récupération de la chaleur résiduelle et d’autres situations.

Utilisation de l’énergie solaire: participer au processus d’échange de chaleur du fluide caloporteur éthylène glycol et autre antigel dans la plaque du capteur solaire, afin d’atteindre le but de l’utilisation de l’énergie solaire.

Industrie chimique: fabrication d’oxyde de titane, fermentation d’alcool, ammoniac synthétique, synthèse de résine, fabrication de caoutchouc, refroidissement de l’acide phosphorique, refroidissement de l’eau formaldéhyde, industrie du carbone alcalin, production d’alcalis électrolytique.

Industrie sidérurgique: refroidissement de l’huile de trempe, refroidissement du liquide de galvanoplastie, huile de lubrification du réducteur de refroidissement, machine de laminage de refroidissement, liquide de refroidissement de la machine de tréfilage.

Industrie métallurgique: chauffage et refroidissement de la liqueur mère d’aluminate, refroidissement de l’aluminate de sodium, refroidissement de l’huile lubrifiante de l’usine d’aluminium.

Fabrication de machines: toutes sortes de refroidissement liquide de trempe, presse de refroidissement, huile de lubrification de machine mère industrielle, huile de chauffage de moteur.

Industrie alimentaire: Fabrication du sel, stérilisation et refroidissement des produits laitiers, sauce soja et vinaigre, chauffage et refroidissement de l’huile animale et végétale, chauffage et refroidissement de la bière et du moût dans la production de bière, la fabrication du sucre, la concentration en gélatine, la stérilisation et le refroidissement, et la fabrication de glutamate de sodium.

Industrie textile: récupération de chaleur de divers déchets liquides, refroidissement de fibres phosphatantes bouillantes, refroidissement de viscose, refroidissement d’acide acétique et d’anhydride acétique, refroidissement de solution aqueuse alcaline, chauffage et refroidissement de filaments de viscose.

Industrie papetière: refroidissement de l’eau noire, chauffage et refroidissement du sel et de la liqueur alcaline pour le blanchiment, récupération de la chaleur des déchets de papier de verre, chauffage de l’acide de cuisson, refroidissement de la solution aqueuse d’hydroxyde de sodium, récupération des déchets de papier blanchissant, condensation des gaz d’échappement, préchauffage et concentration de déchets liquides comme la pâte.

Chauffage central: Chaleur résiduelle de la centrale thermique, chauffage urbain, chauffage de l’eau domestique, chauffage urbain de la chaudière.

Industrie pétrolière: détergent synthétique chauffant et rafraîchissant, huile de baleine chauffante, huile végétale de refroidissement, hydroxyde de sodium de refroidissement, glycérol de refroidissement et huile émulsionnée.

Industrie de l’énergie: refroidissement de la pompe de l’arbre du générateur, refroidissement de l’huile du transformateur.

Navires: moteur diesel, refroidisseur central, refroidisseur d’eau à gaine, refroidisseur à piston, refroidisseur d’huile de lubrification, préchauffeur, système de dessalement d’eau de mer (y compris multi-étages et à un étage).
